什么是電磁離合器？

2022-06-21 11:27:09 新聞來源：天機傳動

上一篇：你真的了解微型電磁制動器及如何保養嗎？

下一篇：電磁離合器接線方法你知道嗎？

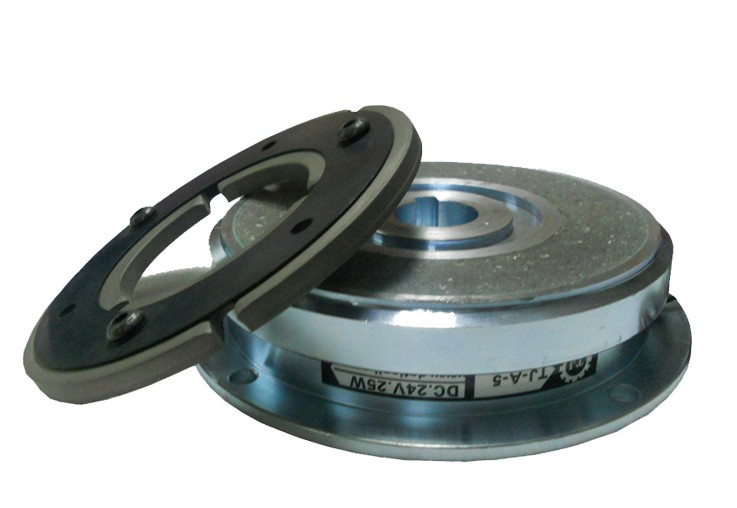

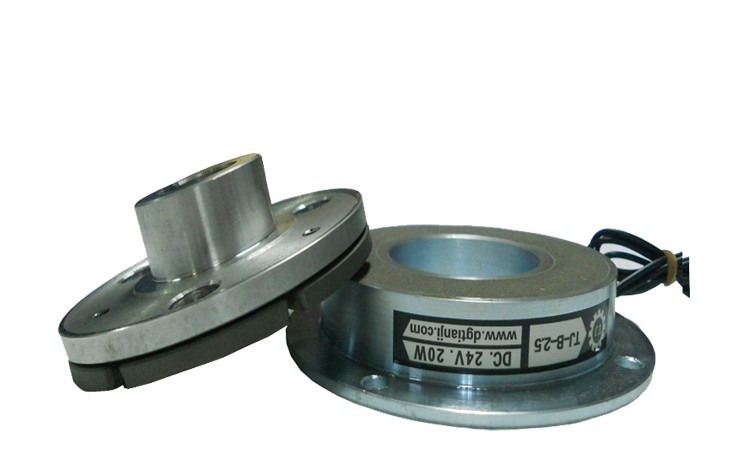

電磁離合器(摩擦片式電磁離合器)的框架圖鑰匙由勵磁電流線圈、變壓器鐵芯、電樞、摩擦片和連接件組成。供電系統的開關電源一般選用24V交流電。電磁離合器姿態基本原理分析:驅動軸1的齒輪軸端裝有正摩擦片2，可沿徑向自由移動。因?yàn)槭腔ㄦI軸連接，所以會隨著傳動軸一起轉動。從動摩擦片3與主動摩擦片交替疊放，其邊緣突起的一部分卡在與從動齒輪4固定的套筒規格5內，所以從動摩擦片可以伴隨從動齒輪，在主動軸轉動時不能轉動。當線圈6插入時，摩擦片被吸引到變壓器芯7，并且電樞8也被吸引以牢固地壓摩擦片。借助主動和從動摩擦片之間的滑動摩擦，從動齒輪隨主動軸轉動。

當線圈電源關閉時，在張家港市電磁離合器，安裝在內外摩擦片中間的環形彈性黃減少了電樞和摩擦片，離合器失去了傳遞扭矩的作用。線圈的一端按碳刷和電滑環9鍵接DC電源，另一端可接地。功效:電磁離合器是一種自動技術執行元件，利用電磁力的功效來傳遞或中斷齒輪傳動中的扭矩。類型:按結構不同可分為摩擦片式電磁離合器、爪式磁感應器、磁粉探傷式磁感應器和渦流式電磁離合器等。
